10萬級凈化車間標準(2018版)
10萬級凈化車間我們?cè)诤芏嗟胤蕉加幸?jiàn)到過，而且很多潔凈室等級的要求也基本上在這個范圍，那么很多人就想了解到底10萬級凈化車間標準是什么呢？通俗意義上來講10萬級凈化車間是指工作車間里面每立方米的微粒控制在10W以內，食品行業如果有10萬級的生產車間就是相當不錯的！
10萬級凈化車間標準就是從行業標準上來說可以理解為潔凈度方面的標準，一般的潔凈度等級劃分通常有10級，100級，1000級，10000級，100000級，300000級！
從換氣次數角度上來說：
100000（10萬）級要求每小時換氣18-25次，完全換氣后空氣凈化時間不超過40分鐘。
10000（1萬）級別要求每小時換氣25-30次，完全換氣后空氣凈化時間不超過30分鐘。
1000（1千）級別要求每小時換氣40-60次，完全換氣后空氣凈化時間不超過20分鐘。
各種等級包括10萬級凈化車間潔凈度標準參考如下：
ISO 14644 根據懸浮粒子濃度這個唯一指標來劃分潔凈室（區）及相關受控環境中空氣潔凈度的等級，并且僅考慮粒徑限值（低限）在0.1um～5.0um 范圍內呈累積分布的粒子群。
根據粒子徑，可以劃分為常規粒子（0.1um～5.0um）、超微粒子（＜0.1um）和宏粒子（＞5.0um）。

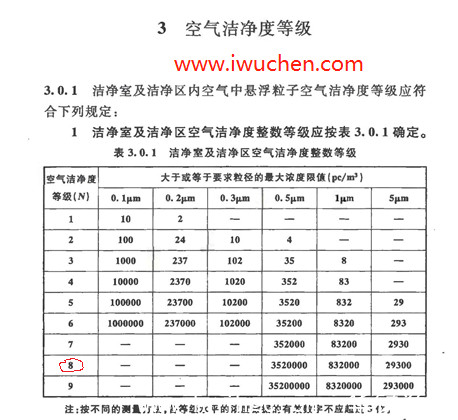

GB 50073-2013 設計規范里面的10萬及凈化車間標準參考8，具體如下圖：
空氣潔凈度分級標準： ISO14644-1 （國際標準）
|
空氣潔凈度等級（N） |
大于或等于所標粒徑的粒子最大濃度限值（個/每立方米空氣粒子） |
|||||
|
0.1 um |
0.2 um |
0.3 um |
0.5um |
1um |
5 um |
|
|
ISO Class 1 |
10 |
2 |
|
|
|
|
|
ISO Class 2 |
100 |
24 |
10 |
4 |
||
|
ISO Class 3 |
1 000 |
237 |
102 |
35 |
8 |
|
|
ISO Class 4 |
10 000 |
2 370 |
1 020 |
352 |
83 |
|
|
ISO Class 5 |
100 000 |
23 700 |
10 200 |
3 520 |
832 |
29 |
|
ISO Class 6 |
1 000 000 |
237 000 |
102 000 |
35 200 |
8 320 |
293 |
|
ISO Class 7 |
|
352 000 |
83 200 |
2 930 |
||
|
ISO Class 8 |
|
3 520 000 |
832 000 |
29 300 |
||
|
ISO Class 9 |
|
35 200 000 |
8 320 000 |
293 000 |
||
|
注：由于涉及測量過程的不確定性，故要求用不超過三個有效的濃度數字來確定等級水平。 |
||||||
空氣潔凈度分級標準： GB/T16292-1996 （中國標準）
|
粒徑、數值潔凈度級別 |
塵埃最大允許數/立方米 |
微生物最大允許數 |
||
|
≥0.5um |
≥5um |
浮游菌/立方米 |
沉降菌/皿 |
|
|
100 級 |
3,500 |
0 |
5 |
1 |
|
10,000 級 |
350,000 |
2,000 |
100 |
3 |
|
100,000 級 |
3,500,000 |
20,000 |
500 |
10 |
|
300,000 級 |
10,500,000 |
60,000 |
— |
15 |
英國 5295 標準和空氣凈化裝置分級：
|
空氣潔凈度等級（N） |
大于或等于所標粒徑的粒子最大濃度限值（個/每立方米空氣粒子） |
||||
|
0.3um |
0.5um |
5um |
10um |
25 um |
|
|
C |
100 |
35 |
0 |
|
|
|
D |
1000 |
350 |
0 |
||
|
E |
10000 |
3500 |
0 |
||
|
F |
|
3500 |
0 |
||
|
G |
100000 |
35000 |
200 |
0 |
|
|
H |
|
35000 |
200 |
0 |
|
|
J |
|
350000 |
2000 |
450 |
0 |
|
K |
|
3500000 |
20000 |
4500 |
500 |
|
L |
|
|
200000 |
45000 |
5000 |
|
M |
|
450000 |
50000 |
||
各種國際潔凈度標準的比較：
